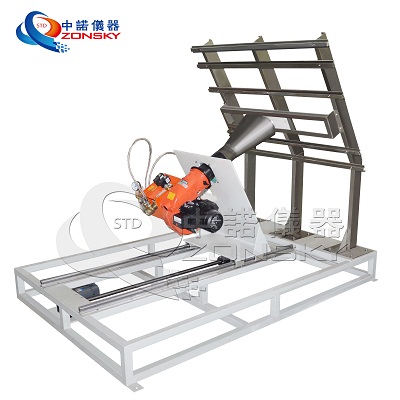

ZY6288 隔熱隔音材料耐燒穿試驗機
隔熱隔音材料耐燒穿試驗機適用于評估隔熱隔音材料在高強度開放式火焰下的耐燒等特性試驗。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、適用范圍：

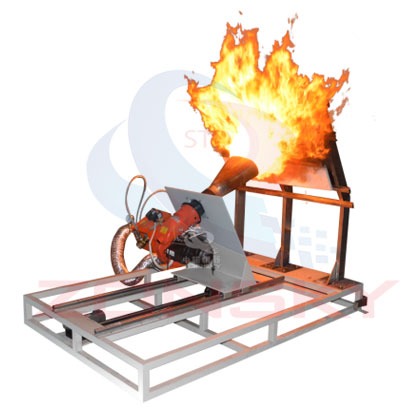

適用于評估隔熱隔音材料在高強度開放式火焰下的耐燒穿特性試驗。
二、符合標準：
1.1 2.1符合GB/T25352-2010《隔熱隔音材料耐燒穿試驗方法》標準要求
1.2 2.2美國聯邦航空條例FAR25部附錄F第Ⅶ部分《隔熱隔音材料耐燒穿試驗方法》標準要求
1.3 2.3中國民航局運輸類飛機標準CCAR-25-R4《第25部運輸類飛機適航標準》附錄F第VI部分《測定隔熱/隔音材料的抗燒穿性的試驗方法》標準要求。
三、主要參數：
3.2燃燒器
3.2.1燃燒器結構：為改進的槍型燃燒器。采用Park DPL 3400 型(NexGen)燃燒器;
3.2.2 噴嘴噴霧角為80°，在0.71MP壓力時，額定流量為0.378L/min；
3.2.2燃燒器為錐形管，由310不銹鋼耐高溫金屬制成；
3.2.3 錐形筒長(305士3)mm、錐形筒開口高(152±3)mm、寬(280±3)mm；
3.2.4 燃燒器裝有一個燃料壓力的調節器，用來調節流量以使火焰達到標準火焰所要求的特性；
3.3燃油導軌：采用馬達加導軌能自動調節燃油噴嘴位于距離出口固定片前端8mm的位置，使燃油噴嘴位于距離出口固定片前端8mm的位置。出口固定片安裝在通風管的端部。
3.4燃油：為JP-8、Jet A航空燃油
3.5校準裝置和設備：
3.5.1校準裝置：測量熱流和溫度的校準裝置由熱流計和熱電偶梳組成。該裝置能定位，使燃燒器能夠容易地從試驗位置移動到熱流或溫度的校準位置。采用自動調節方式。
3.5.2受火面熱流計：一個。
3.5.2.1受火面熱流計為總熱流密度型、圓箔式Gardon熱流計，采用進口熱流計，測量熱流范圍0~300MW/m2，精度為指示讀數的土3%.
3.5.2.2熱流計安裝：熱流計安裝在長（305士3）mm、寬（152士3）mm、厚（19士3）mm 的隔熱板上，隔熱板在校準過程中與熱流校準架相連。調整熱流計固定架，以確保熱流計的表面與試驗燃燒器錐形筒的出口平面平行。
3.5.3熱電偶：校準時采用七根直徑為3.2mm的陶瓷包封、金屬護套、接地式Ｋ型（鎳鉻一鎳鋁）熱電偶，其金屬絲直徑應為0.511mm[美國線規（AWG）24號]。將熱電偶固定在一個角鋼支架上，形成一個熱電偶梳，以便于校準時放置在試樣架上。
